SmallRig 5632 – HawkLock H21 tay cầm tháo nhanh trên đỉnh - 35317

SmallRig 5632 – HawkLock H21 tay cầm tháo nhanh trên đỉnh là tay cầm trên dành cho quay ở góc thấp, có rail NATO khóa nhanh theo kiểu HawkLock giúp lắp đặt hai chiều và tự khóa một chạm, mang lại thao tác nhanh chóng và an toàn. Tay cầm bọc silicone thân thiện môi trường, vật liệu hợp kim nhôm hàng không chịu tải đến 15 kg, tích hợp nhiều lỗ và interface gắn phụ kiện, tương thích với chuẩn ARRI và có chốt từ chống rơi.

Thông số kỹ thuật chính

• Mã sản phẩm: 5632 (Top Handle H21)

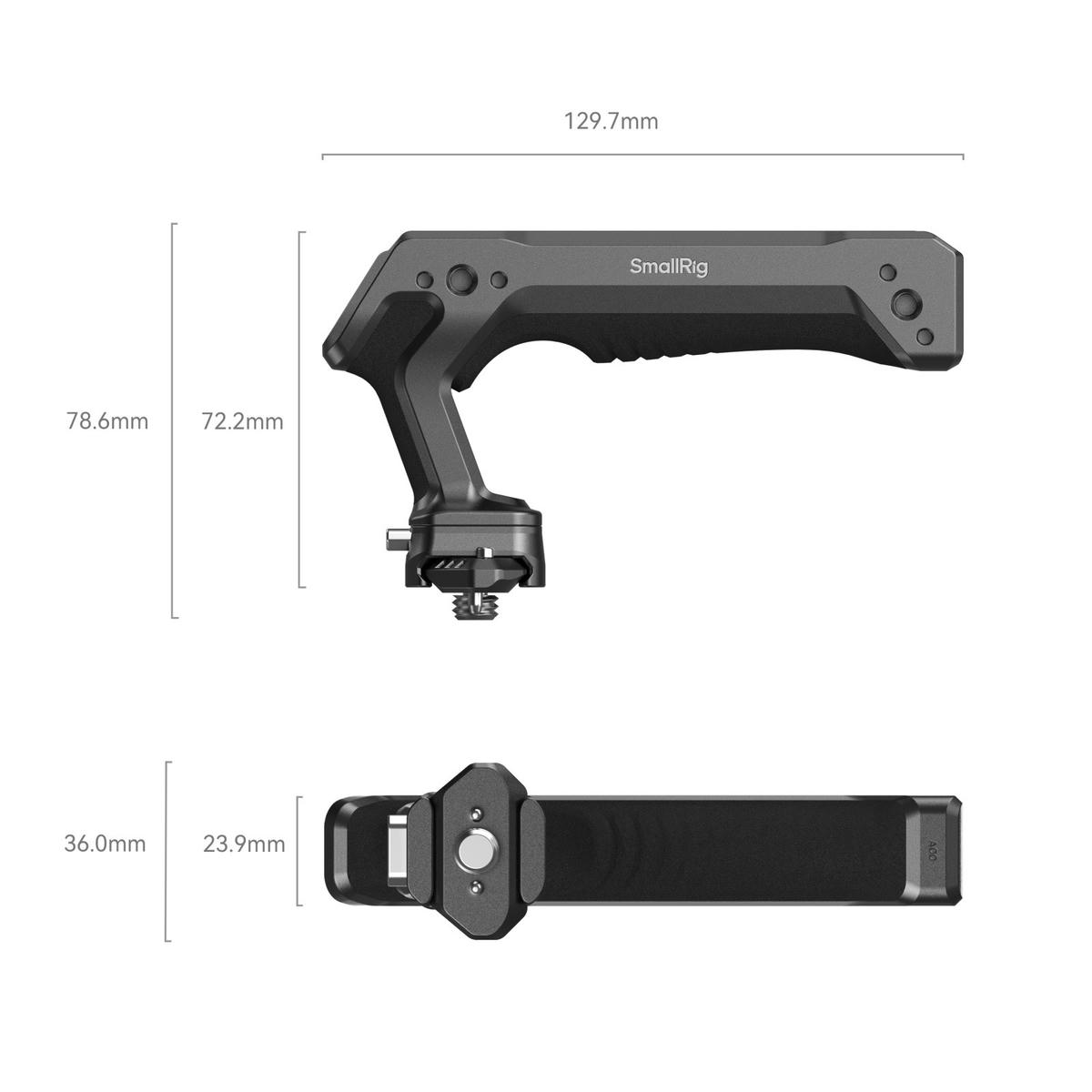

• Kích thước sản phẩm: 129.8 x 72.2 x 23.9 mm (5.1 x 2.8 x 0.9 in)
• Trọng lượng sản phẩm: 175.0 ± 5.0 g (6.2 ± 0.2 oz)
• Tải trọng tối đa: 15 kg (33 lb)
• Vật liệu: nhôm hàng không (aerospace-grade aluminum alloy), thép không gỉ, silicone

Tính năng nổi bật

• Cơ chế khóa nhanh HawkLock NATO rail có bằng sáng chế: lắp được hai chiều (bidirectional) với cơ chế tự khóa một chạm, không cần kiểm tra chiều hay siết vít bổ sung.
• Tay cầm công thái học: bọc silicone thân thiện môi trường, chống trượt, cảm giác cầm ấm và thoải mái.
• Chốt chống rơi nam châm: pine roll pins nam châm ngăn rơi ngẫu nhiên khi thao tác.
• Khả năng chịu lực và độ bền cao nhờ hợp kim nhôm và chi tiết thép không gỉ.

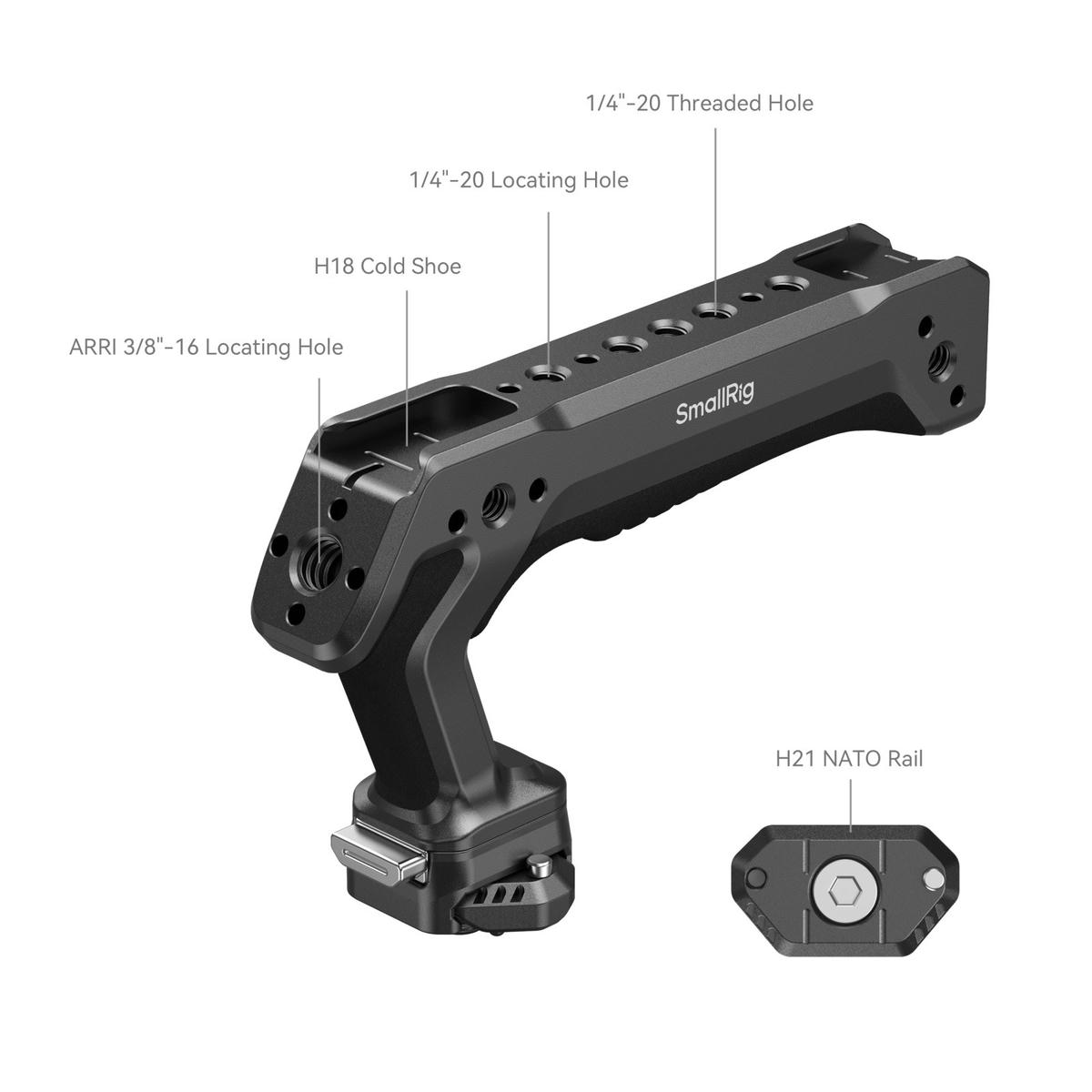

Giao diện gắn kết (mounting interfaces)

• Lỗ ren 1/4″-20: nhiều vị trí để bắt ốc tiêu chuẩn.
• Lỗ định vị (locating holes): để khớp với bu-lông định vị ARRI.
• Mount cold shoe H18 quick release: tích hợp cho phụ kiện nhỏ (mic, LED nhỏ…).
• 3/8″-16 ARRI locating holes: tương thích với hệ ARRI locating standard.

Tương thích

• H21 NATO Rail (được tặng kèm): tương thích với cage, baseplate, mount plates và phụ kiện theo chuẩn ARRI locating screws (ARRI locating standard).

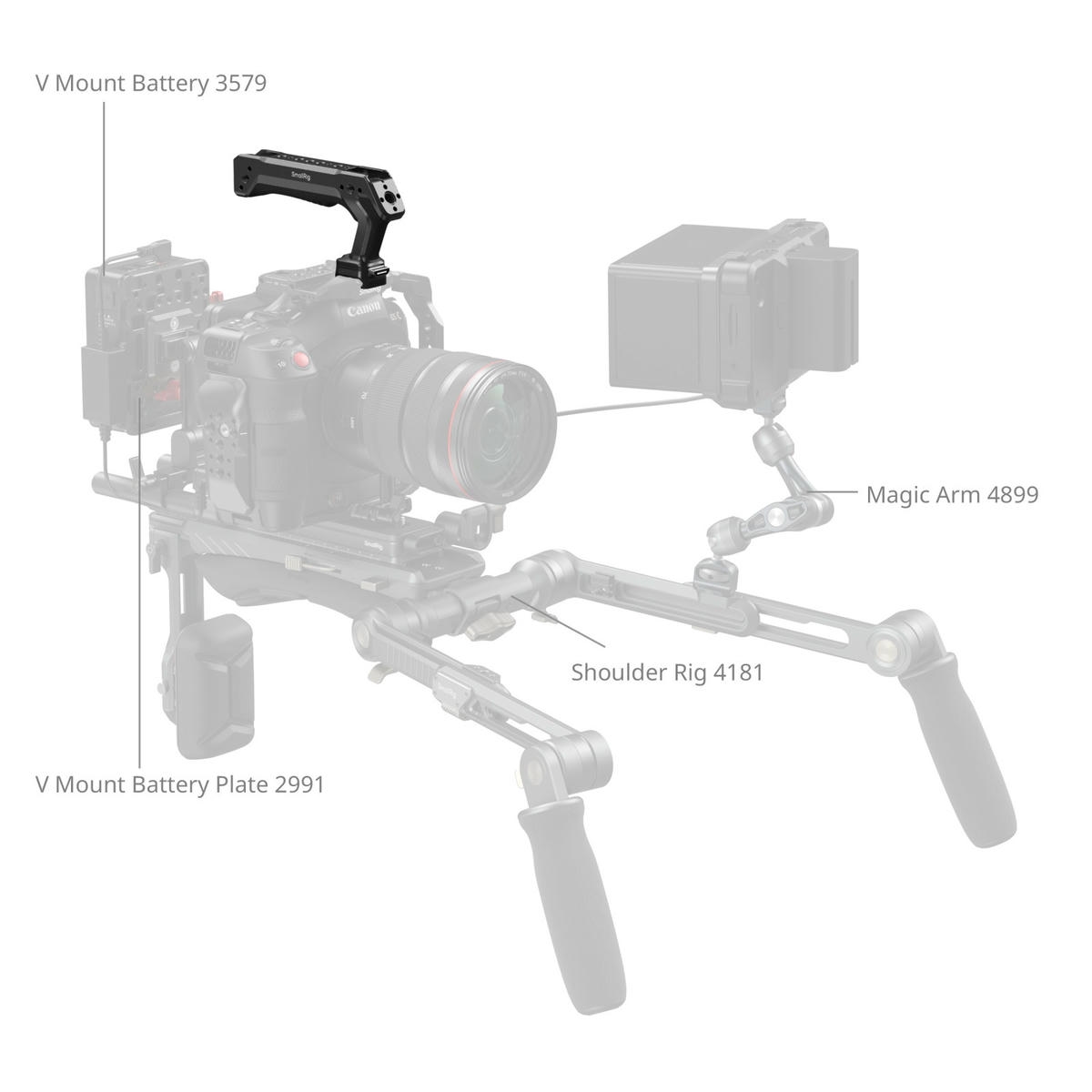

• Tương thích với các phụ kiện SmallRig cụ thể:
  • Monitor mount ID 2903B
  • Magic arm ID 4194
  • Video light ID 4660
• Lưu ý tương thích:
  • Không tương thích với chuẩn NATO rail tiêu chuẩn (standard NATO rail) — chỉ tương thích với H21/ARRI-compatible NATO rail.
  • Có thể lắp được trên cả cage mới và cage cũ sử dụng ốc định vị ARRI nhờ rail ARRI-compatible, nên không cần nâng cấp cage.
  • Với phụ kiện/plate không có lỗ định vị ARRI, cần kiểm tra xem có thể dùng ốc 1/4″-20 hoặc adapter phù hợp hay không.

Lưu ý khi sử dụng

• Kiểm tra trạng thái khóa HawkLock trước khi thao tác: dù là cơ chế tự khóa một chạm, luôn đảm bảo rail đã ăn khớp hoàn toàn.
• Không dùng tay cầm vượt quá tải trọng tối đa 15 kg; khi mang gimbal hoặc phụ kiện nặng, kiểm tra điểm gắn thêm.
• Tránh các va đập mạnh có thể làm cong rail hoặc hỏng chốt định vị.
• Bảo dưỡng: lau sạch đất cát, bụi; nếu có hiện tượng kẹt chốt, bôi một lớp mỏng chất bôi trơn phù hợp cho kim loại (tránh silicone trên phần silicone bọc tay).
• Tránh tiếp xúc lâu với dung môi mạnh có thể làm hỏng lớp silicone bọc tay.
• Khi lưu trữ lâu, nên tháo ra khỏi cage và cất nơi khô ráo để tránh oxi hóa chi tiết thép.

Mẹo lắp đặt nhanh

• Lắp H21 NATO rail vào cage/plate có ốc định vị ARRI: trượt vào vị trí cho tới khi chốt nam châm cài vào locating hole, nhấn tới khi nghe/tận cảm nhận “khóa” — không cần siết ốc.
• Với plate không có locating hole ARRI nhưng có lỗ 1/4″-20: dùng ốc 1/4″-20 để cố định hoặc sử dụng adapter tương thích.
• Khi cần tháo nhanh: nhấn cơ chế nhả trên rail rồi trượt tay cầm ra hai chiều đều được.

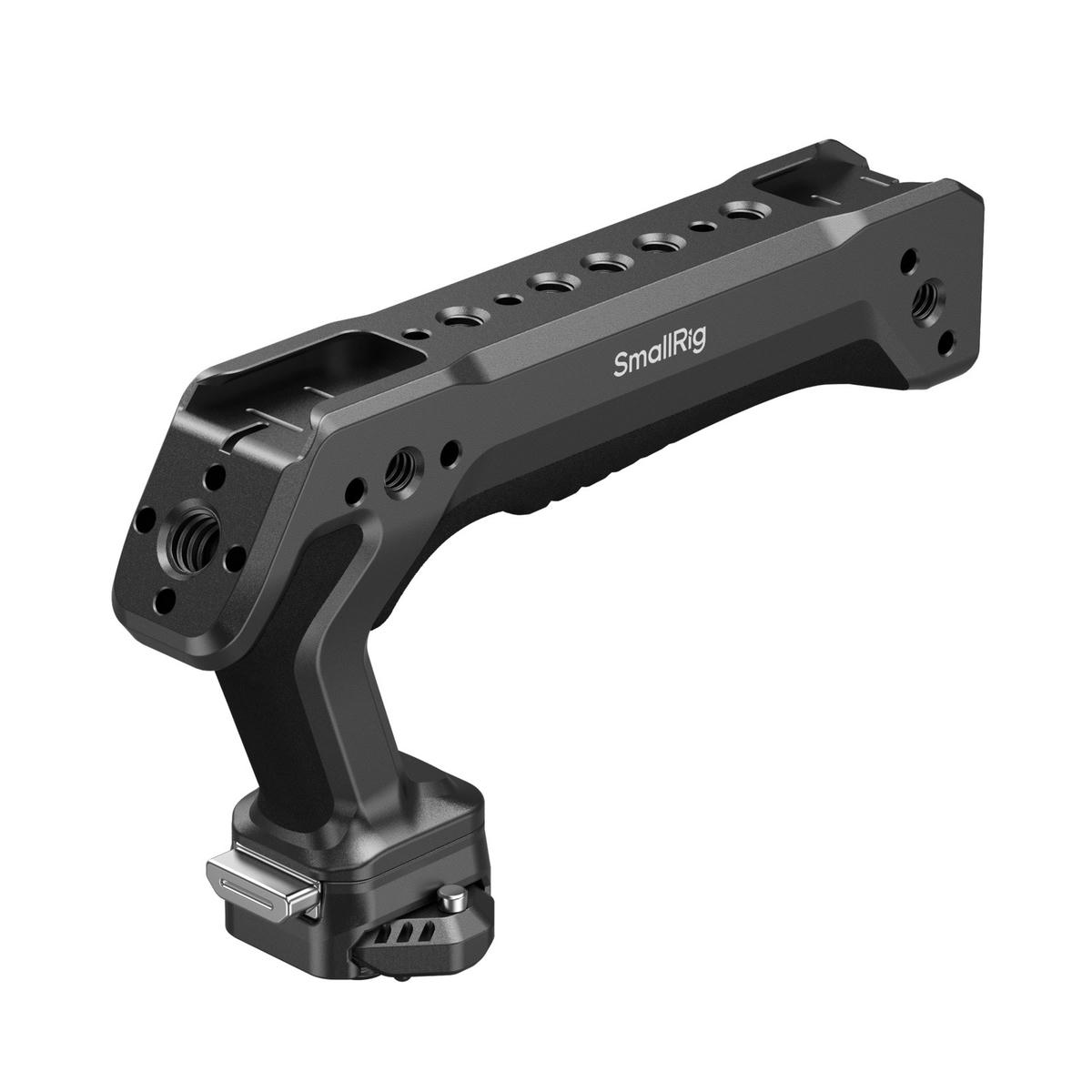

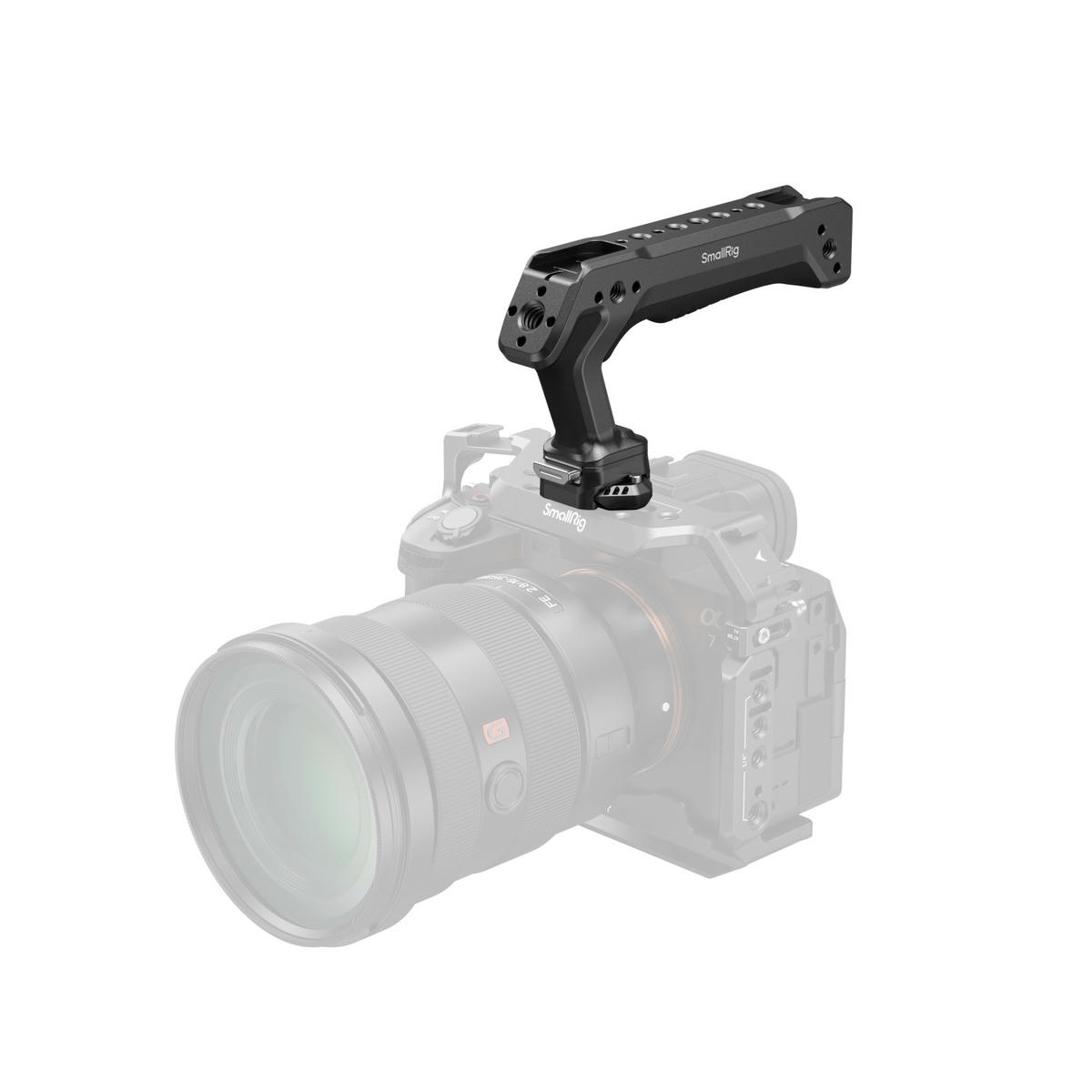

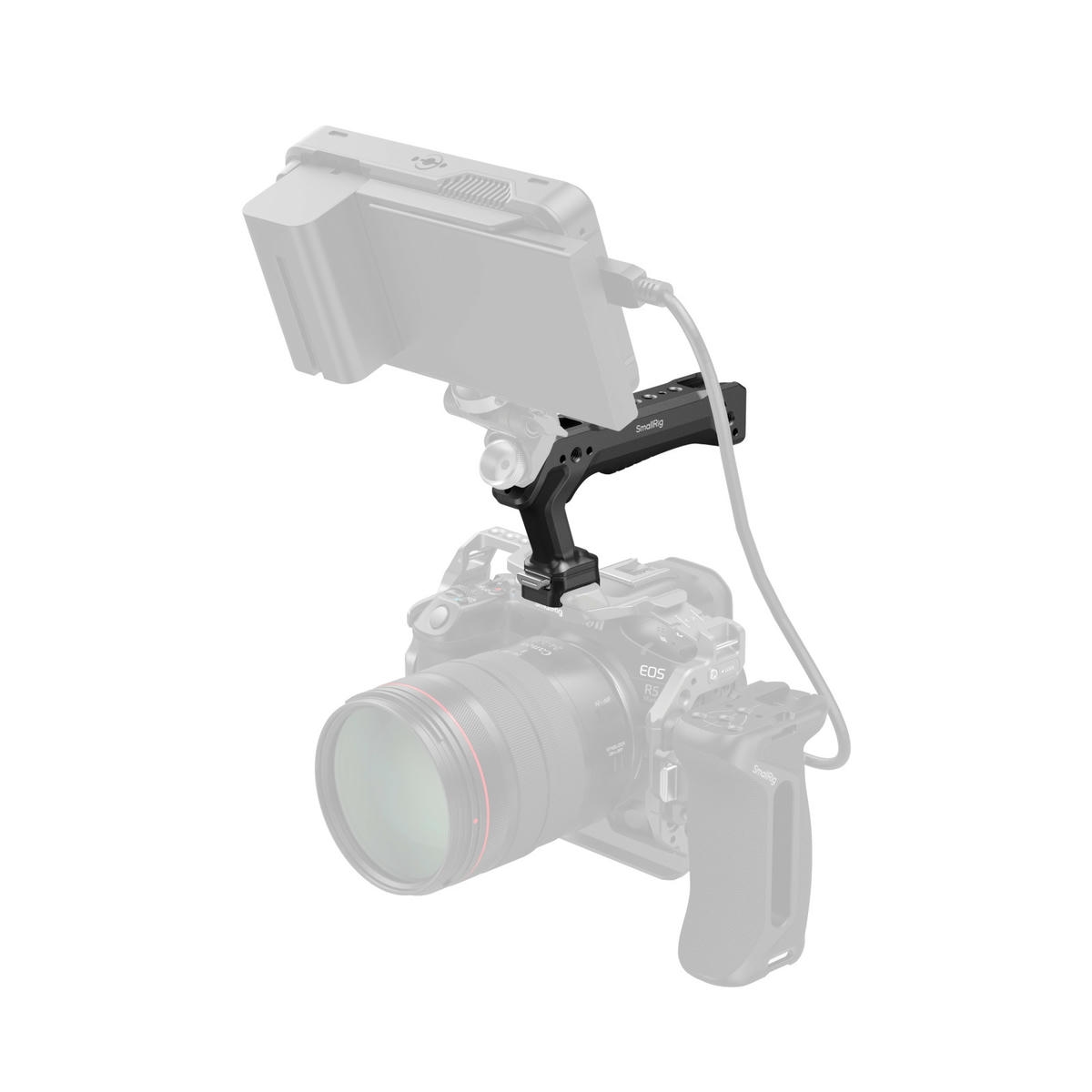

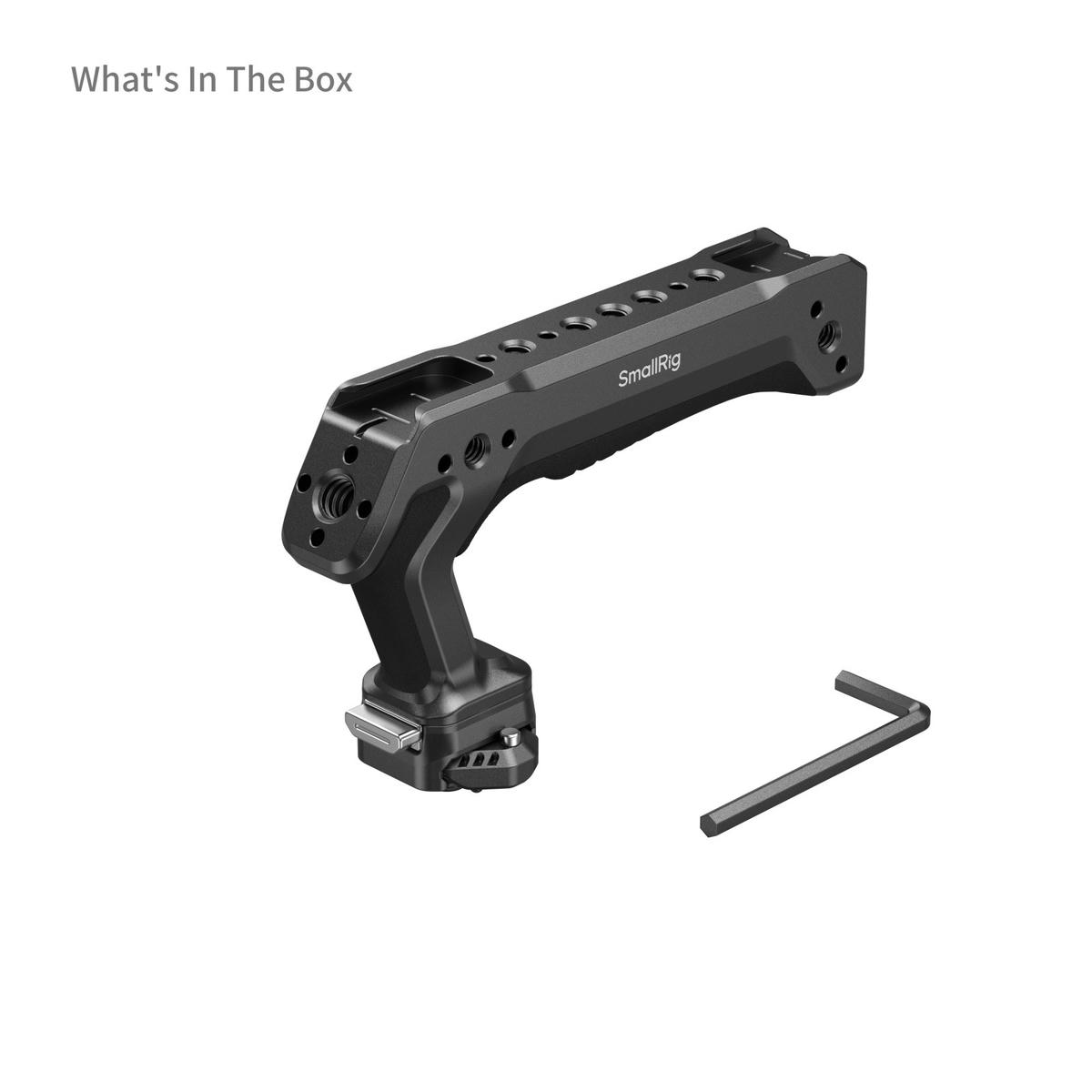

Hình Ảnh Mô Tả Sản Phẩm
