SmallRig 4884 – Cáp nguồn D-Tap sang pin ảo NP-F - 32905

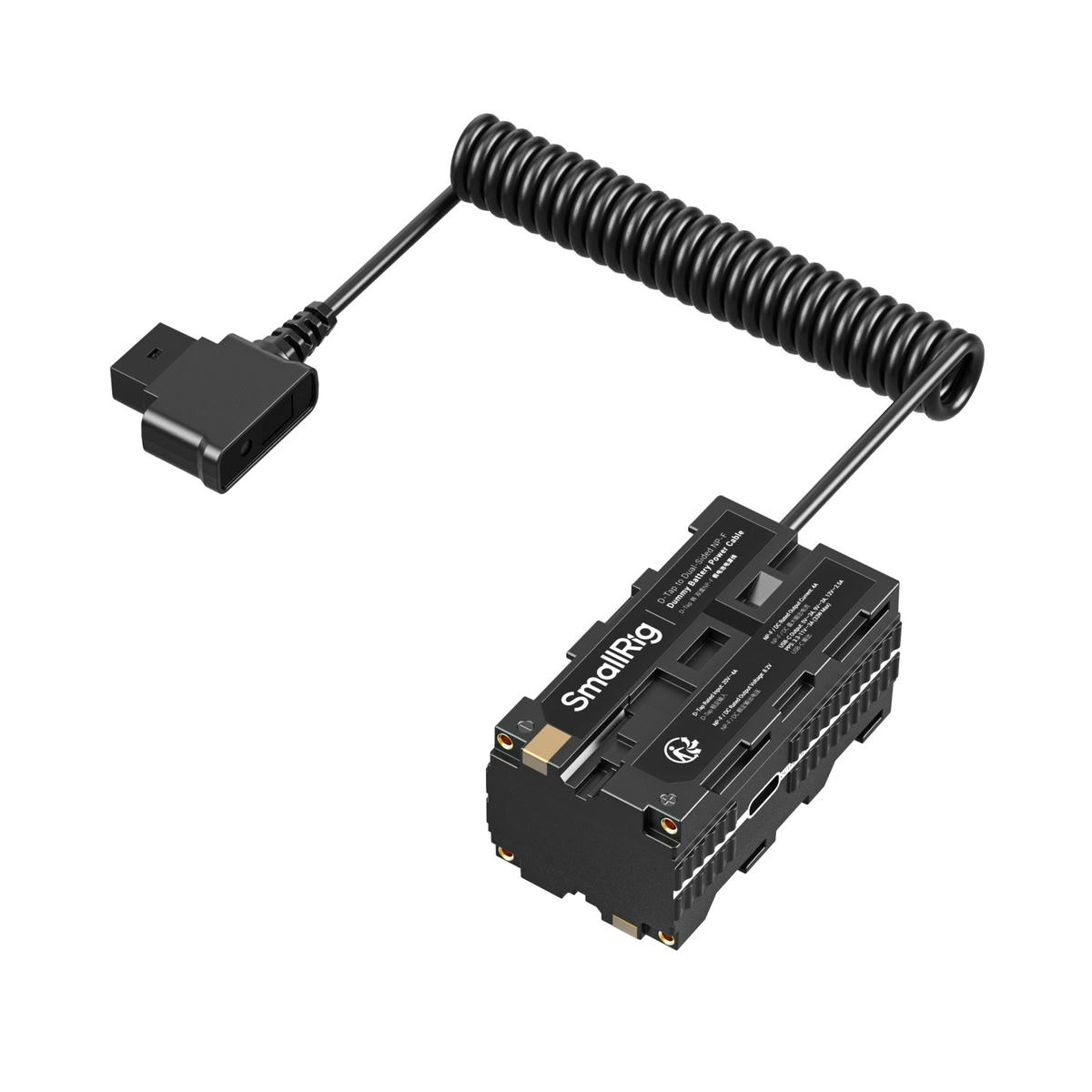

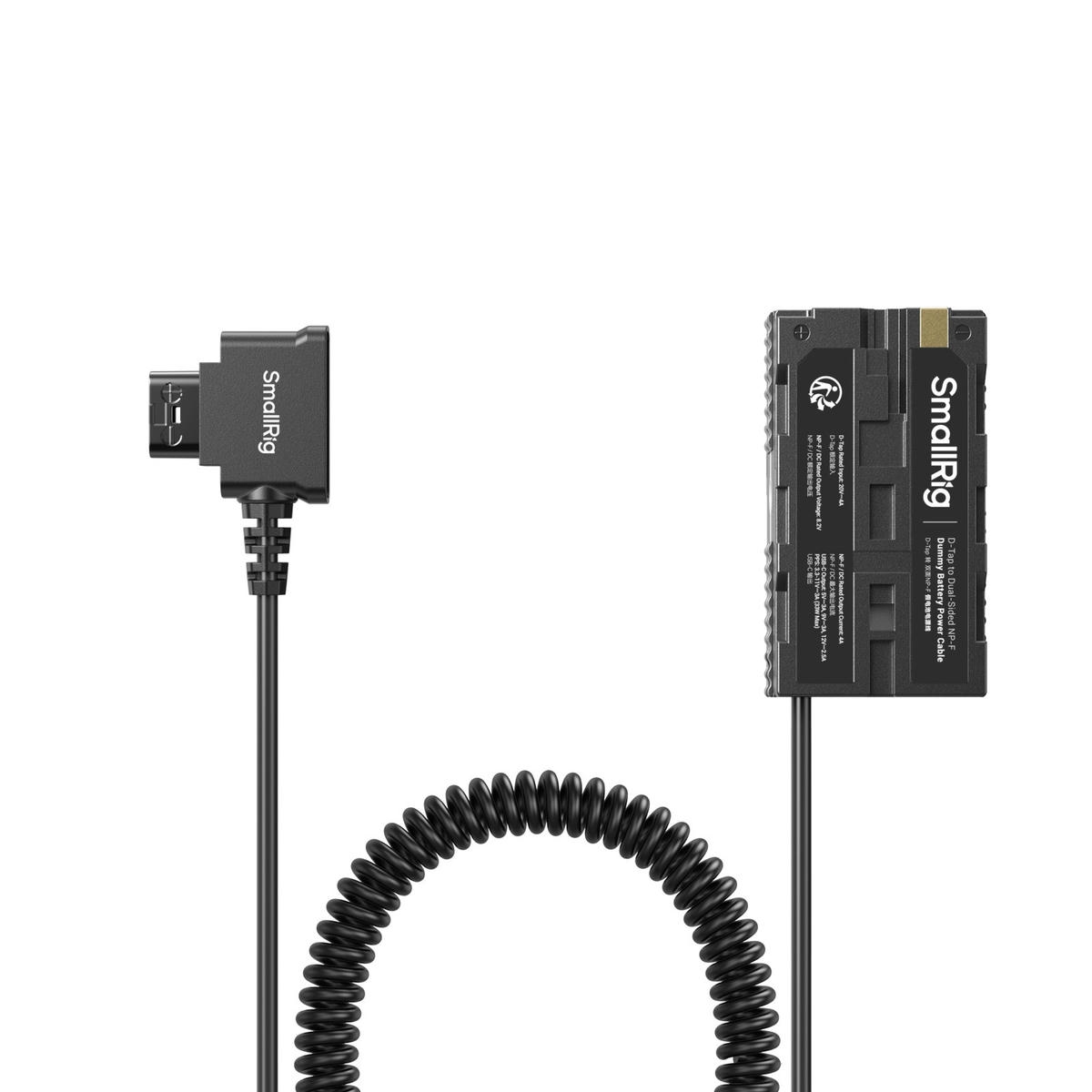

SmallRig D-Tap to Dual-Sided NP-F Dummy Battery Power Cable 4884 là cáp nguồn đa năng có một đầu vào D-Tap và bốn đầu ra (hai NP-F, một DC và một USB-C), cho phép cấp nguồn đồng thời cho tối đa bốn thiết bị như màn hình, bộ truyền video, máy quay (qua pin giả) và thiết bị điều khiển/follow focus hoặc điện thoại.

Thông Số Kỹ Thuật

1. Thông số kỹ thuật chính

• Mã sản phẩm: SmallRig 4884
• Kích thước sản phẩm: 400 x 40 x 30 mm
• Kích thước đóng gói: 113 x 84.5 x 42 mm
• Trọng lượng sản phẩm: 105 ± 5 g
• Trọng lượng cả gói: 143 ± 5 g

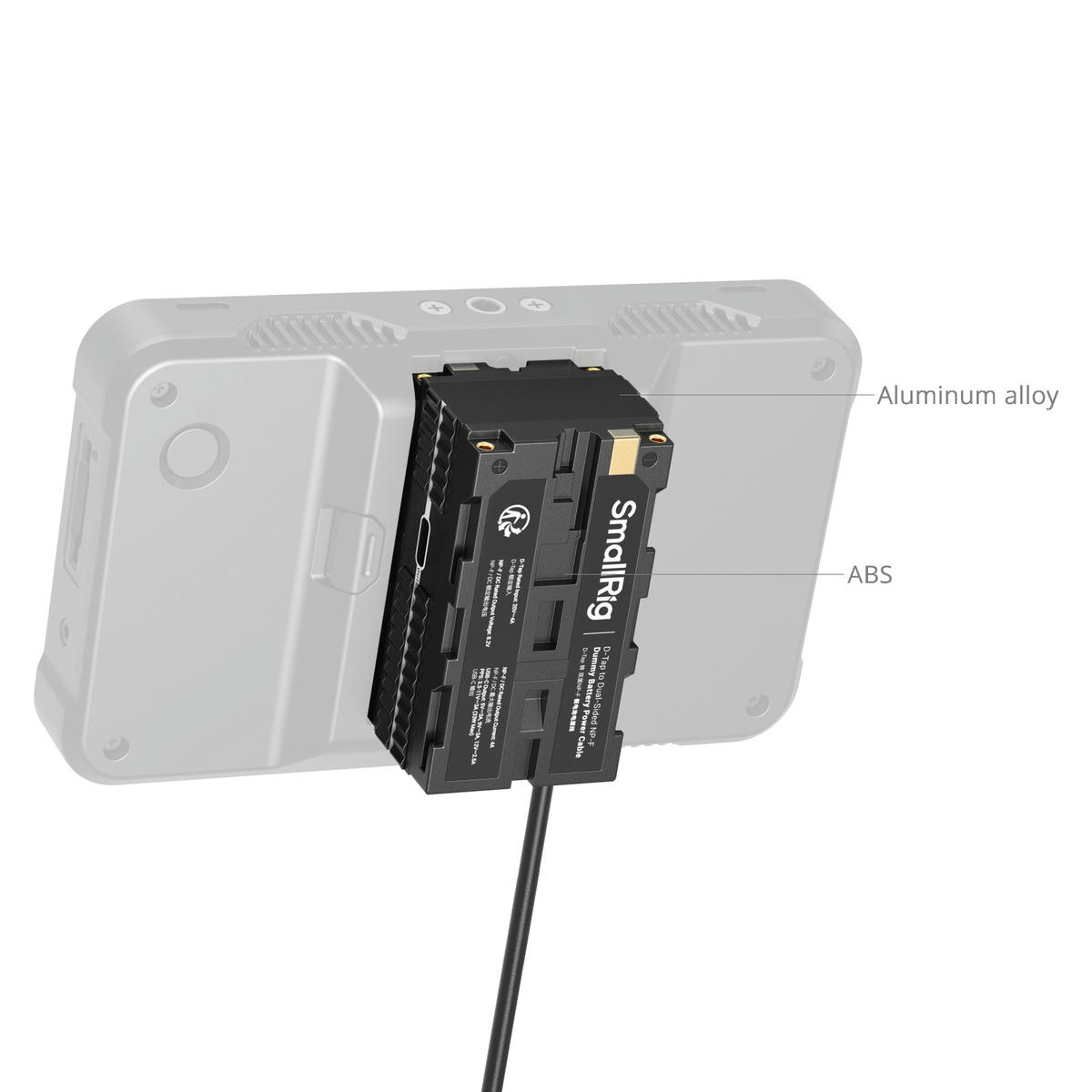

• Vật liệu: ABS (PC/PU ghi trong mô tả gốc), hợp kim nhôm (các bộ phận tản nhiệt/kim loại)

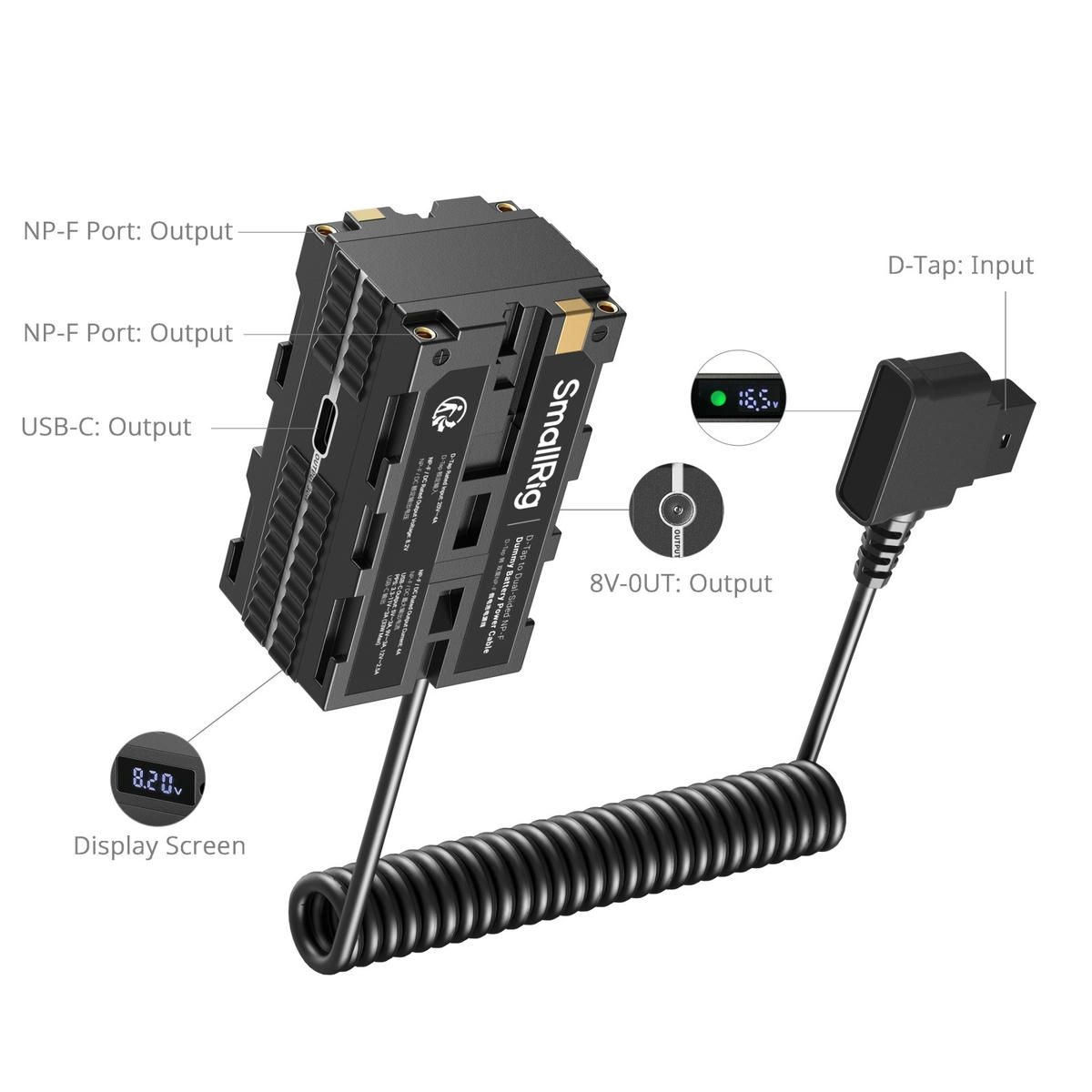

2. Đầu vào / đầu ra

• Đầu vào D-Tap (Rated): 20 V / 4 A
• Đầu ra NP-F / DC: 8.2 V (định mức)
• Dòng điện đầu ra NP-F / DC (Max): 4 A (mỗi đầu NP-F/DC theo thông số)
• Đầu ra USB-C:
  • Công suất tối đa: 33 W
  • PD: 5 V / 3 A ; 9 V / 3 A ; 12 V / 2.5 A
  • PPS: 3.3–11 V / 3 A (30 W max)

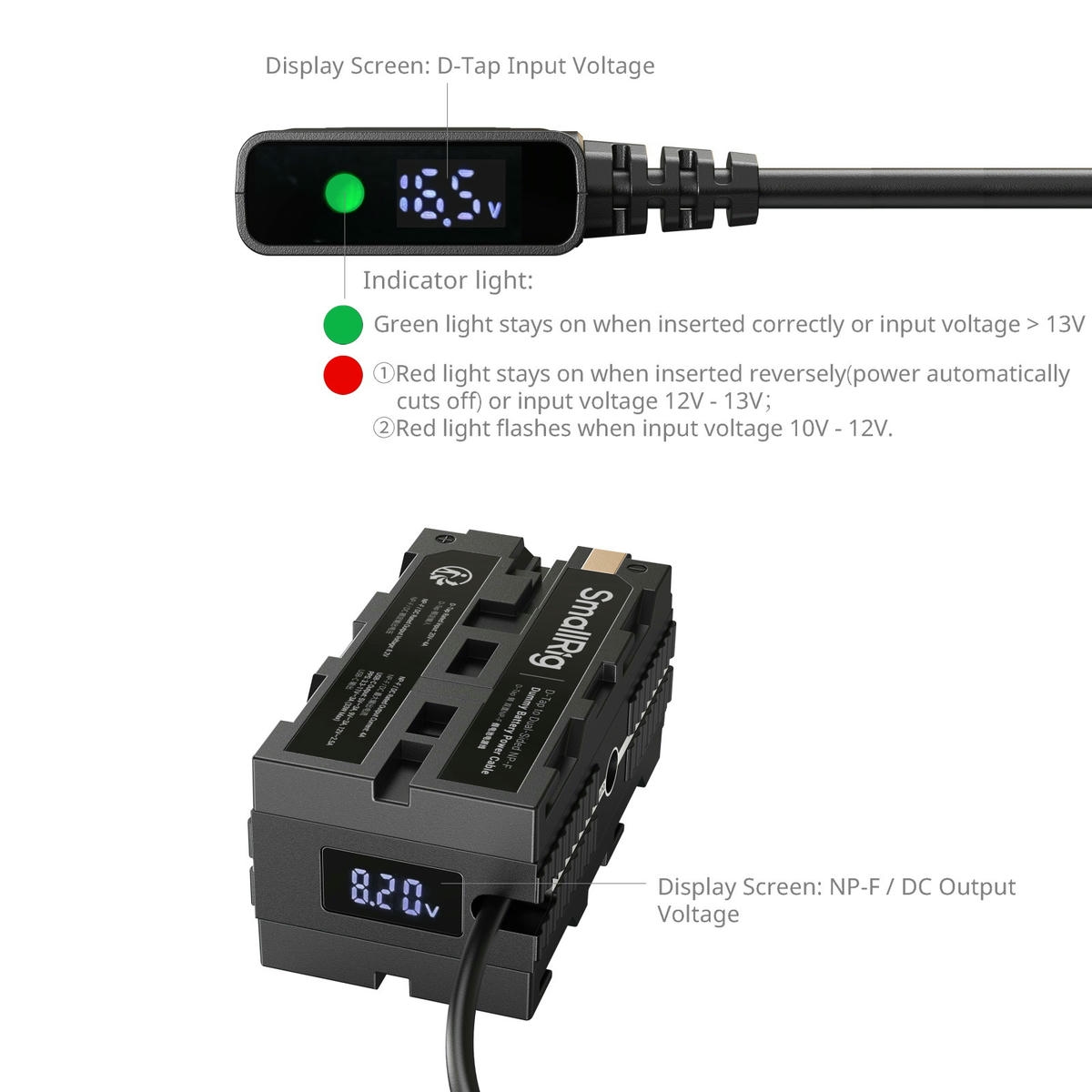

3. Hiển thị và đèn chỉ báo

• Màn hình tại cổng D-Tap: hiển thị điện áp đầu vào
• Màn hình trên phần viên giả NP-F/DC: hiển thị điện áp NP-F/DC
• Đèn chỉ báo trạng thái:
  • Đèn xanh: cắm đúng chiều (forward plugging)
  • Đèn đỏ: cắm ngược, tự ngắt nguồn (reverse plugging)
  • Đèn đỏ nhấp nháy: điện áp đầu vào 10 V–12 V
  • Đèn đỏ cố định: điện áp đầu vào 12 V–13 V
  • Đèn xanh cố định: điện áp đầu vào > 13 V

4. Bảo vệ mạch và cảnh báo

• Bảo vệ quá nhiệt (cảnh báo 07P)
• Bảo vệ ngắn mạch (tự khôi phục khi lỗi được xử lý)
• Cảnh báo điện áp thấp (OC / thông báo)
• Cảnh báo quá áp (OC / thông báo)
• Bảo vệ quá dòng tại cổng NP-F: kích hoạt khi ≥ 5.5 A, hồi phục khi ≤ 5.0 A
• Cơ chế tự ngắt khi cắm ngược để tránh hư hỏng thiết bị

5. Chứng nhận

• FCC, CE, PSE, RoHS

6. Vật dụng trong hộp

• Dây D-Tap to Dual-Sided NP-F Dummy Battery Power Cable x1
• Hướng dẫn sử dụng x1

7. Tương thích (các thiết bị có thể dùng chung)

• Màn hình rời (monitors) sử dụng nguồn NP-F hoặc DC
• Bộ phát video (video transmitters) sử dụng pin NP-F
• Động cơ follow focus có cổng USB-C hoặc nhận nguồn từ USB-C/NP-F/DC
• Pin V-mount (làm nguồn qua cổng D-Tap)
• Pin NP-F (sử dụng ngàm dummy NP-F)
• Pin giả dummy DC cho máy ảnh (các mẫu chấp nhận 8.2 V dummy)
• Điện thoại di động, máy tính bảng (qua USB-C PD / PPS với giới hạn công suất)
• Một số máy quay/thiết bị sử dụng nguồn DC 8.2 V thông qua ngàm dummy (hãy kiểm tra yêu cầu điện áp/cường độ của máy)

Lưu ý tương thích quan trọng

• Đảm bảo nguồn D-Tap cung cấp được mức điện áp và dòng điện cần thiết (đề xuất >13 V để đèn báo ở trạng thái an toàn và cấp nguồn ổn định).
• Kiểm tra yêu cầu điện áp chính xác của máy ảnh hoặc thiết bị trước khi dùng ngàm dummy NP-F/DC (thiết bị yêu cầu điện áp khác 8.2 V có thể bị hư hỏng).
• USB-C PD/PPS giới hạn ở 33 W (PPS 30 W), nên các laptop lớn cần công suất cao hơn có thể không được cấp đủ.
• Cổng NP-F / DC tối đa chịu 4 A; nếu thiết bị tiêu thụ >4 A, có thể gặp hiện tượng quá dòng hoặc giảm điện áp.
• Sử dụng trong môi trường chuyên nghiệp: luôn kiểm tra nhiệt độ và các cảnh báo trên thiết bị; nếu có cảnh báo quá nhiệt hoặc điện áp bất thường, ngắt nguồn và kiểm tra.

Hình Ảnh Mô Tả Sản Phẩm
